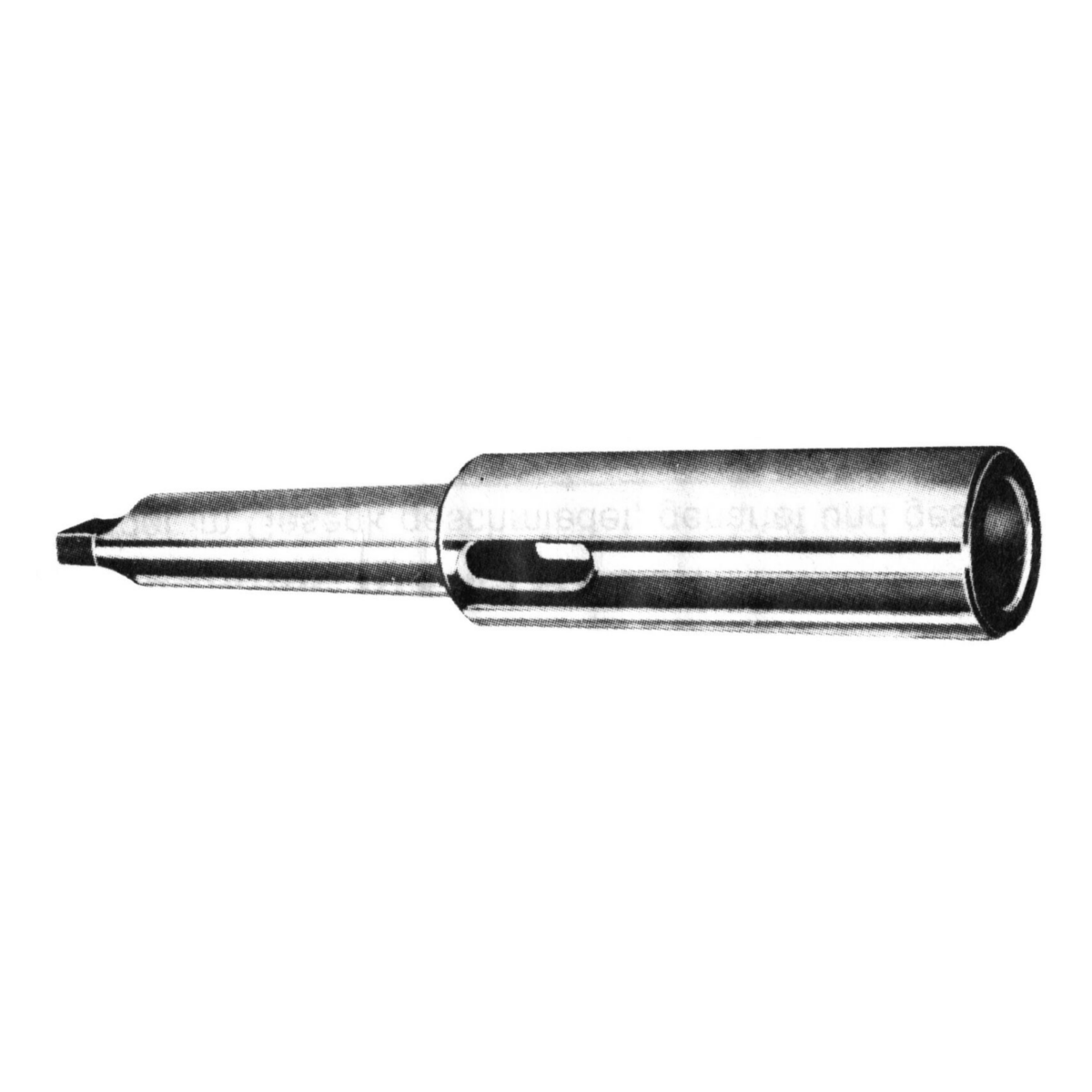

Verlängerungshülse DIN 2187 von MK4 – MK3 – MK2 – MK1 auf MK4 – MK3 – MK2 – MK1
€8,60 – €21,60
• Genauigkeit nach DIN 2187
• Oberfläche gehärtet
• mit Austreiblappen
(Abbildung ähnlich)
Beschreibung
Verlängerungshülse
|

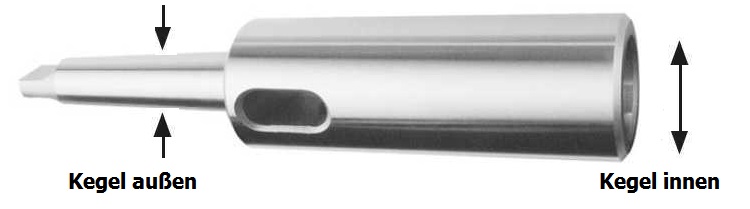

Aussen-Kegel |
Innen-Kegel | D mm | L2 mm | L1 mm | Gewicht
ca. g |
| 1 | 1 | 20 | 145 | 83 |
190 |
|
1 |
2 | 30 | 160 | 98 | 340 |
| 2 | 1 | 20 | 160 | 85 |
250 |
|
2 |
2 | 30 | 175 | 100 | 400 |
| 2 | 3 | 36 | 196 | 121 |
840 |
|
2 |
4 | 48 | 169 | 94 | 1300 |
| 3 | 1 | 20 | 175 | 81 |
400 |
|
3 |
2 | 30 | 194 | 100 | 550 |
| 3 | 3 | 36 | 215 | 121 |
1000 |
|
3 |
4 | 48 | 240 | 146 | 1500 |
| 4 | 2 | 30 | 215 | 97,5 |
850 |
|
4 |
3 | 36 | 240 | 122,5 | 1300 |
| 4 | 4 | 48 | 265 | 147,5 |
1900 |

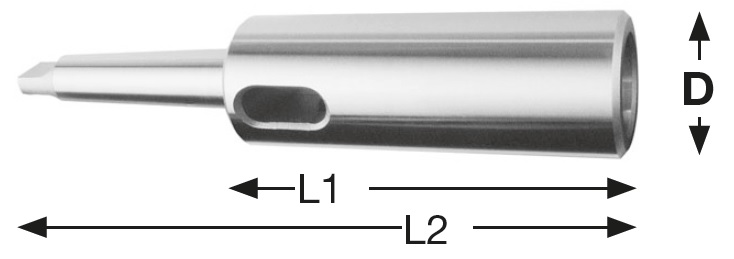

L1 = Länge des rechten zylinderförmigenTeils, L2 = Gesamtlänge, D = Außen-Durchmesser
Ideal für den unterschiedlichen Einsatz mit
Bohrmaschine, Fräse und Drehmaschine
Zusätzliche Informationen
| MK außen - MK innen: |
MK1 – MK1 ,MK1 – MK2 ,MK1 – MK3 ,MK2 – MK1 ,MK2 – MK2 ,MK2 – MK3 ,MK2 – MK4 ,MK3 – MK1 ,MK3 – MK2 ,MK3 – MK3 ,MK3 – MK4 ,MK4 – MK2 ,MK4 – MK3 ,MK4 – MK4 |
|---|
