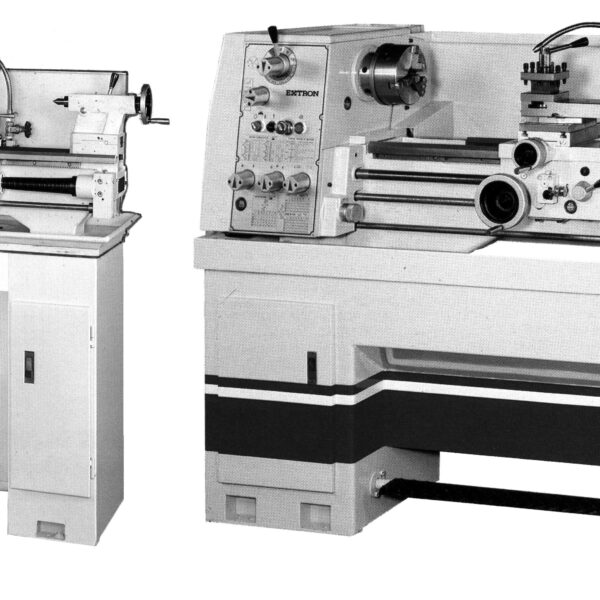

Bedienungsanleitung für Drehmaschinen EXTRON 5-7EK – 5-7HK oder 11-16-18DF
| Maschine |
5EK – 5HK – 7EK – 7HK als PDF ,5EK – 5HK – 7EK – 7HK Papier ,11DF – 16DF – 18DF als PDF ,11DF – 16DF – 18DF Papier ,11DF ohne CE als PDF ,11DF ohne CE – Papier |
|---|

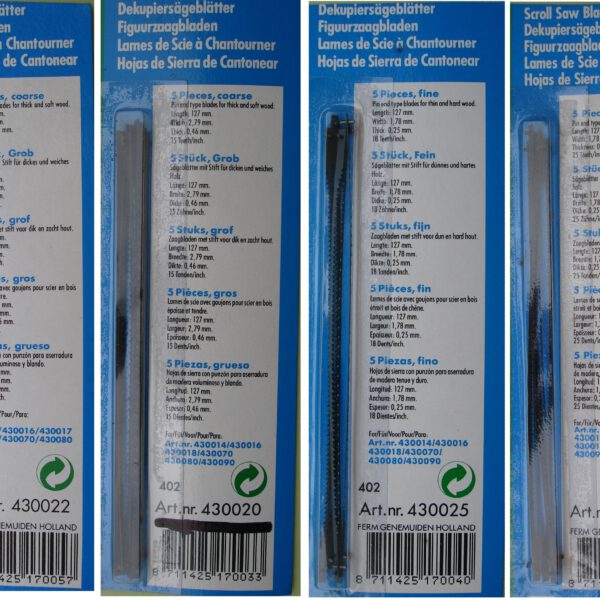

für Dekupiersäge / Figurensäge
| Artikel |
2 Klemmsteine ,Schutzkappe ,5 Sägeblätter 10 Zähne ,5 Sägeblätter 15 Zähne ,5 Sägeblätter 18 Zähne ,5 Sägeblätter 25 Zähne |
|---|
HSS Schlitzfräser mit Breite von 3 bis 8 mm, Durchmesser von 15,5 bis 32,5 mm
| Schlitzdurchmesser x Umfang |
15,5mm x 3mm ,16,5mm x 5mm ,19,5mm x 5mm ,19,5mm x 6mm ,22,5mm x 5mm ,22,5mm x 6mm ,22,5mm x 8mm ,25,5mm x 5mm ,28,5mm x 6mm ,28,5mm x 8mm ,32,5mm x 6mm |
|---|
Schaftfräser HSS mit Morsekegel, DIN 845 N, Anzuggewinde, Fräser MK
| Durchmesser - MK |
10 mm – MK1 ,12 mm – MK1 ,14 mm – MK2 ,16 mm – MK2 ,18 mm – MK2 ,20 mm – MK2 ,22 mm – MK2 ,25 mm – MK3 ,28 mm – MK3 ,30 mm – MK3 |
|---|

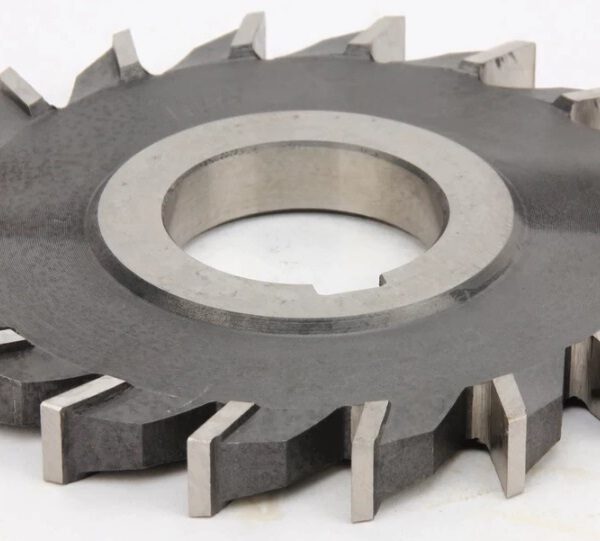

Scheibenfräser HSS nach DIN 885 A – Durchmessern 50 bis 100 mm – für Schlitzbreite 4 bis 20 mm
| Durchmesser x Fräsbreite |
50 mm x 5 mm ,50 mm x 4 mm ,50 mm x 6 mm ,63 mm x 4 mm ,63 mm x 5 mm ,63 mm x 6 mm ,63 mm x 8 mm ,63 mm x 10 mm ,80 mm x 5 mm ,80 mm x 8 mm ,80 mm x 10 mm ,100 mm x 10 mm |
|---|

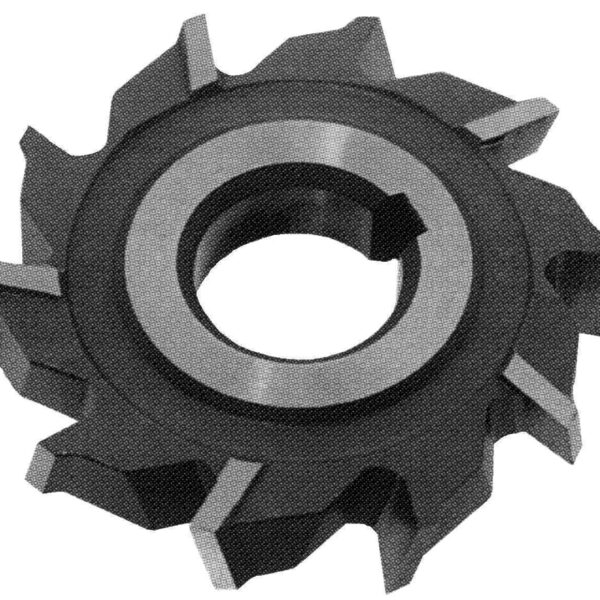

Scheibenfräser HSS nach DIN 885 B – Durchmessern 50 bis 100 mm – für Schlitzbreite 4 bis 20 mm
| Durchmesser x Fräsbreite |
50 mm x 5 mm ,50 mm x 4 mm ,50 mm x 6 mm ,63 mm x 4 mm ,63 mm x 5 mm ,63 mm x 6 mm ,63 mm x 8 mm ,63 mm x 10 mm ,80 mm x 5 mm ,80 mm x 8 mm ,80 mm x 10 mm ,100 mm x 10 mm |
|---|
Universal – Fräsdorn MK2 MK3 Schaft Anzuggewinde mit weichem Ende Ø 40 x 30 mm

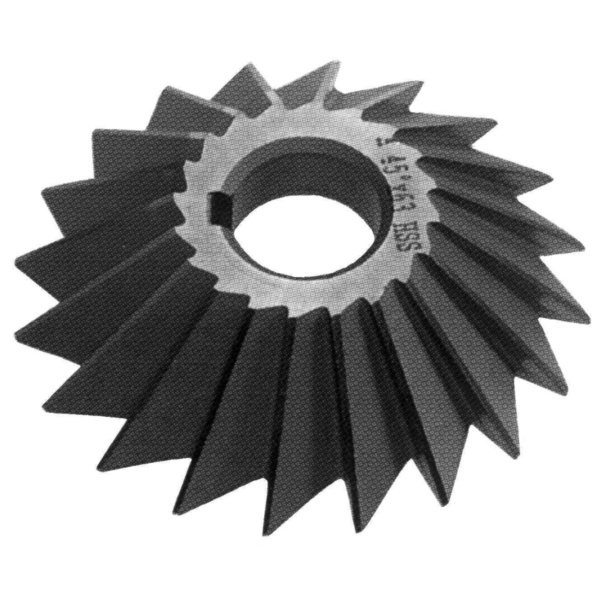

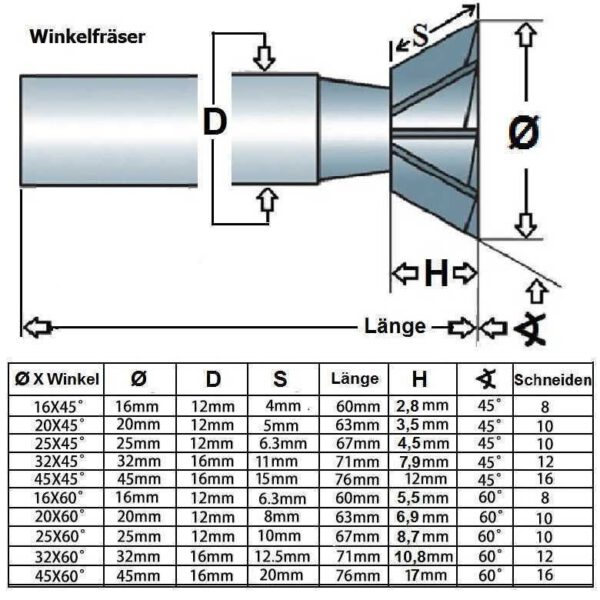

Winkelfräser HSS, DIN 1833C, Fräswinkel 45 Grad oder 60 Grad
| Durchmesser x Breite - Winkel |
16 mm x 12 mm – 45° ,16 mm x 12 mm – 60° ,20 mm x 12 mm – 45° ,20 mm x 12 mm – 60° ,25 mm x 12 mm – 45° ,25 mm x 12 mm – 60° ,32 mm x 16 mm – 45° ,32 mm x 16 mm – 60° ,45 mm x 16 mm – 45° ,45 mm x 16 mm – 60° |
|---|
Winkelstirnfräser HSS, DIN 842, Form A, Fräserwinkel, 45 Grad oder 60 Grad
| Durchmesser x Breite, Winkel |
40 mm x 10 mm, 45° ,50 mm x 16 mm, 60° ,63 mm x 18 mm, 45° ,63 mm x 20 mm, 60° ,80 mm x 22 mm, 45° ,80 mm x 25 mm, 60° |
|---|

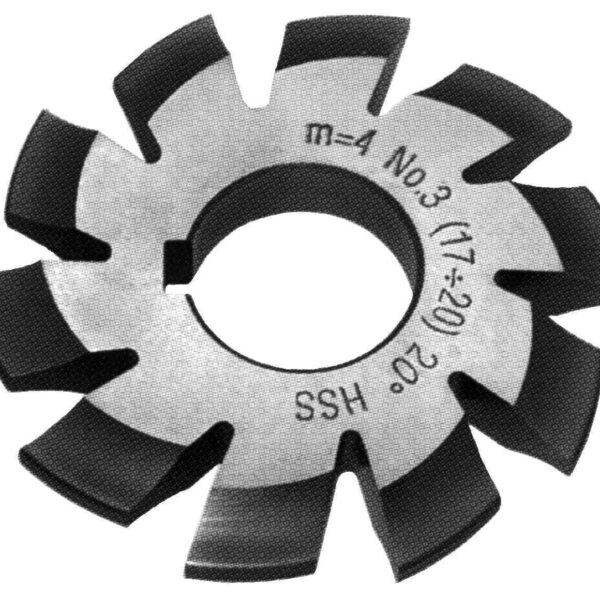

Zahnformfräser HSS Typ NFMa für Stirnräder, Eingriffswinkel 20 Grad, Modulfräser

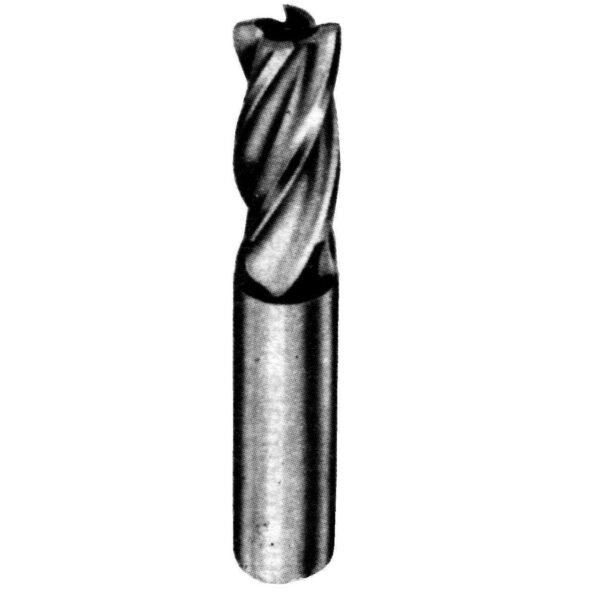

Zylinderschaftfräser, 4-schneidig, 2 bis 22 mm, HSS, DIN844
| mm: |
1,5 mm ,2 mm ,2,5 mm ,3mm ,4 mm ,5mm ,6 mm ,7 mm ,8 mm ,9 mm ,10 mm ,12 mm ,14 mm ,16 mm ,18 mm ,20 mm ,22 mm ,Satz A ,Satz B ,Satz C |
|---|
